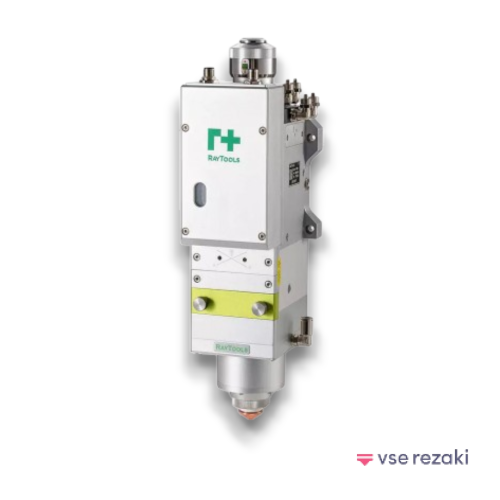

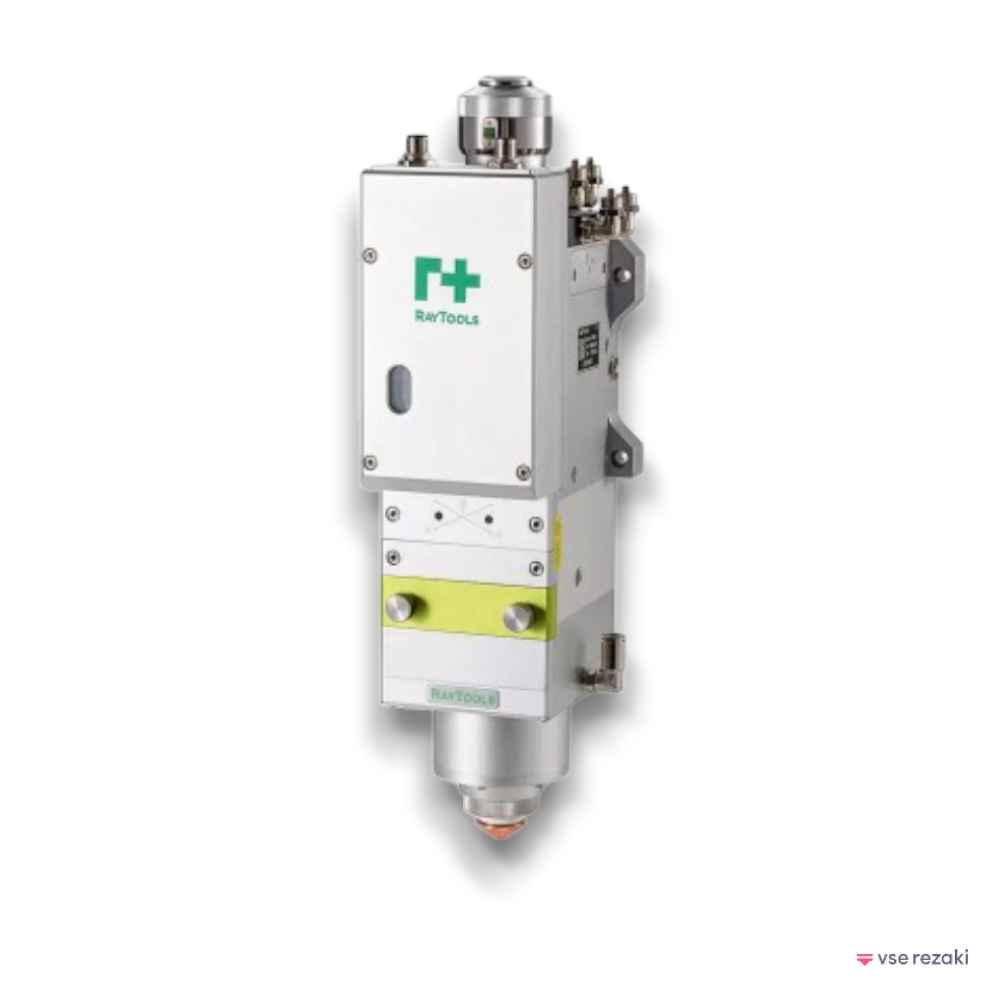

Лазерная режущая головка Raytools BM06K (CL100 FL200, 6 кВт)
279 450 ₽
Лазерная режущая головка Raytools BM06K (CL100 FL200, 6 кВт)
Популярный
Характеристики
| Вес, кг7,5 | Фокусное расстояние, мм200 | Волоконный интерфейсQBH / QD |
| Лазерная головкаBM06K | Максимальная мощность, (кВт)6 | Максимальное давление газа, (бар)30 |
| Регулировка фокусаАвтоматическая | Подходит / совместим с:Raytools® |
Информация о доставке
Нашли дешевле?
Введите адрес доставки
Описание
Лазерная режущая головка Raytools BM06K (до 6 кВт) с автоматической фокусировкой, предназначена для использования в станках с промышленными волоконными лазерами мощностью до 6,0 кВт и предназначена для лазерной 2D резки на станках с ЧПУ. Головка оснащена разъемом QBH / QD для подключения оптоволокна. Оптимизированная оптическая конструкция и водяное охлаждение обеспечивают стабильную работу лазерной головки при высокой мощности в течение длительного времени. Лазерная головка поставляется в комплекте с кабелями и сервоприводом Leadshine.
Расходные материалы для лазерных режущих головок Raytools® BM06K
| Фото | Артикул Ref. | Наименование |
 |
Лазерная головка BM06K | |
 |
211LCG0020 | Стекло защитное (верхнее) Диаметр 24,9 * Толщина 1,5 мм |
| 110255IAG0004 (211LCG0078, P0595-58601) |
Стекло защитное (нижнее) Диаметр 37 мм * Толщина 7 мм | |
 |
11021M2110051 | Уплотнительное кольцо для защитного стекла 29,2x21x3,55 мм (верхнее) |
| 11021M2110005 | Уплотнительное кольцо для защитного стекла 42.5x4x3.2 мм (нижнее) | |
 |
120BT0300Z | Объектив коллиматора D37 F100 мм в сборе |
| Объектив фокусатора D37 F150 мм в сборе | ||
| 120BS3600Z | Объектив фокусатора D37 F200 мм в сборе | |
 |
Комплект коллиматорных линз D37 F100 мм (пара) (менисковая + двояковыпуклая) |
|
| Комплект фокусных линз D37 F150 мм (пара) (менисковая + двояковыпуклая) |
||
| Комплект фокусных линз D37 F200 мм (пара) (менисковая + двояковыпуклая) |
||
 |
P0571-1051-00001 (120515099A) |
Керамический держатель сопла D28 (M11) |
 |
Сопла ⌀28 h15 M11 | Сопла шестигранные ⌀28 h15 M11 (одинарные и двойные) 1,0 - 5,0 мм |
 |
120BT1100B Сопловая часть в сборе TRA BM06K / BS08K (FL200 BLACK) | |
 |
211TTW9002 | Коаксиальный кабель SMA–SMA |
Конструкция и функции
Лазерная головка состоит из четырех основных блоков: коллиматорный модуль, модуль привода фокусирующей линзы, модуль защитной линзы и модуль сопла.- Коллиматорный модуль преобразует расходящийся пучок света, исходящий из оптического волокна, в параллельный лазерный луч, который выходит через центр сопла. В головке установлен объектив с коллимационными линзами D37 F100 мм;
- Модуль привода фокусирующей линзы (объектива) преобразует коллимированный луч в сфокусированный луч высокой плотности и обеспечивает автоматическую подстройку точки фокусировки с помощью привода. По умолчанию в этой головке установлен объектив с фокусирующими линзами D37 F200 мм. Опционально возможна поставка комплектации головки с объективом с фокусирующими линзами D37 F150 мм.
- Модуль защитного стекла (линзы) предохраняет фокусирующую линзу от повреждений из-за летящего шлама и продлевает ее срок службы.
- Модуль сопла (сопло в сборе) направляет сфокусированный луч на обрабатываемую заготовку и с высокой скоростью распыляет газ для высококачественной резки.
| Технические характеристики | Raytools® BM06K |
| Максимальная мощность | 6,0 кВт |
| Вес | 7,5 кг |
| Разъем волоконного интерфейса | QBH / QD |
| Коллиматорный модуль | |
| Коллимационное фокусное расстояние (CL) | 100 мм |
| Защитное стекло коллимационной линзы (верхнее) | Ø 24,9 × 1,5 мм |
| Фокусирующий модуль | |
| Номинальное фокусное расстояние (FL) | 150 мм, 200 мм |
| Защитное стекло фокусирующей линзы (нижняя / средняя) | Ø 37 × 7 мм |
| Автофокус | |
| Диапазон | Вертикальная: -17 ~ +17 мм (F150) -32 ~ +32 мм (F200) Горизонтальная: -1,5 ~ +1,5 мм |
| Разгон | ≤ 10 м/с² |
| Скорость | ≤ 200 м/мин |
| Точность | ≤ 10 мкм |
| Модуль сопла | |
| Керамический держатель сопла | D28 M11 |
| Сопла конусные ⌀28 h15 M11 (одинарные) | 1,2-5,0 мм |
| Сопла конусные ⌀28 h15 M11 (двойные) | 1,0-5,0 мм |
| Давление вспомогательного газа | ≤ 30 бар |
Технические характеристики Лазерная режущая головка Raytools BM06K (CL100 FL200, 6 кВт)
Характеристики
| Вес, кг | 7,5 |
|---|---|
| Фокусное расстояние, мм | 200 |
| Волоконный интерфейс | QBH / QD |
| Лазерная головка | BM06K |
| Максимальная мощность, (кВт) | 6 |
| Максимальное давление газа, (бар) | 30 |
| Регулировка фокуса | Автоматическая |
Совместимость
| Подходит / совместим с: | Raytools® |
|---|
