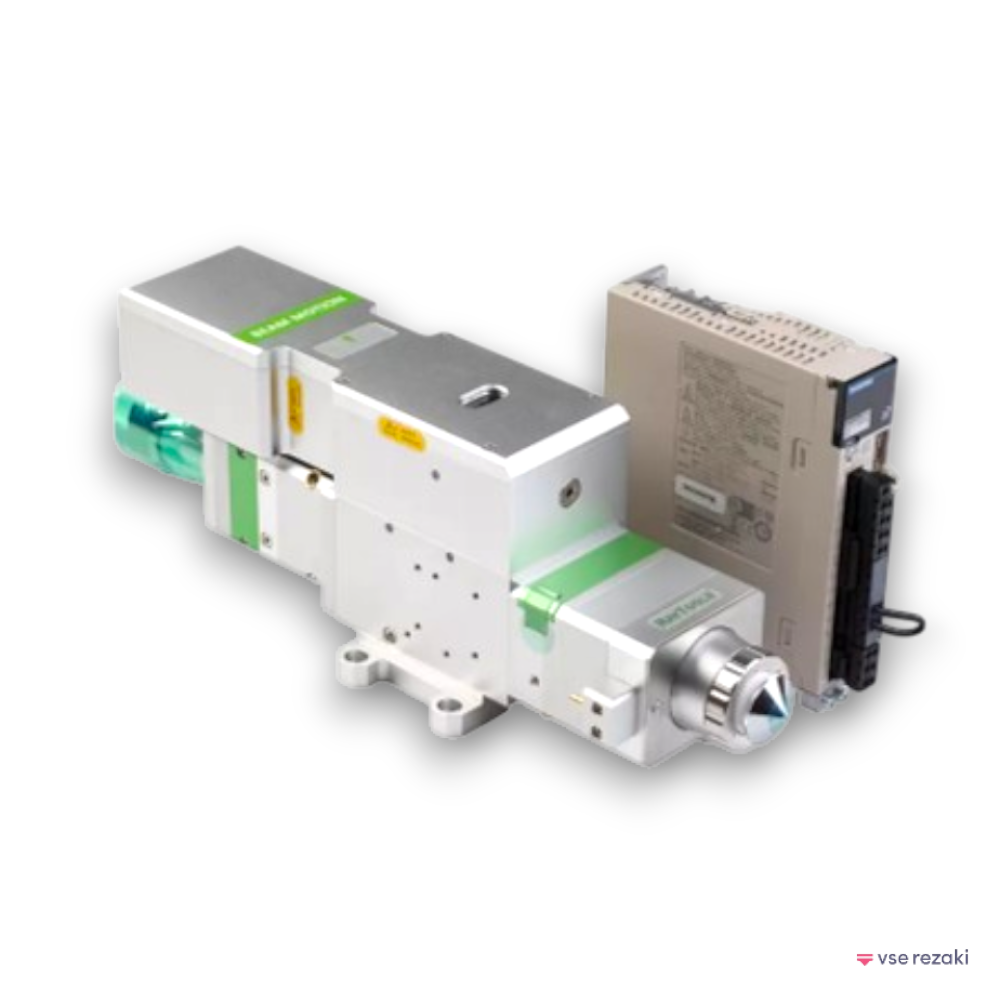

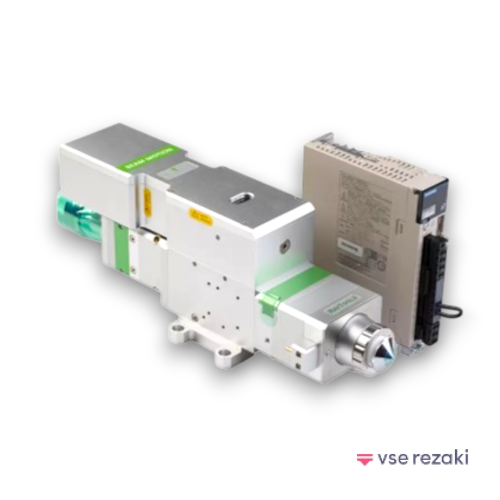

Лазерная режущая головка Raytools BM111 (CL100 FL150, 3.3 кВт)
294 030 ₽
Лазерная режущая головка Raytools BM111 (CL100 FL150, 3.3 кВт)
Популярный
Характеристики
| Вес, кг6,3 | Подходит / совместим с: Raytools® | Фокусное расстояние, мм150 |
| Апертура, (мм)28 | Волоконный интерфейсQBH / QD | Лазерная головкаBM111 |
| Максимальная мощность, (кВт)3,3 | Максимальное давление газа, (бар)30 | Регулировка фокусаАвтоматическая |
Информация о доставке
Нашли дешевле?
Введите адрес доставки
Описание
Лазерная режущая головка Raytools BM111 (до 3,3 кВт) с автоматической фокусировкой, предназначена для использования в станках с промышленными волоконными лазерами мощностью до 3,3 кВт и ;предназначена для лазерной 2D резки на станках с ЧПУ. Головка оснащена разъемом QBH / QD для подключения оптоволокна и встроенными сервоприводами, посредством которых осуществляется перемещение фокусного модуля в диапазоне около 22 мм с помощью линейного механизма. Пользователь может выполнять фокусировку с помощью программы настройки для быстрого выполнения отверстий в толстых листах и автоматической резки листов из различных материалов разной толщины. Оптимизированная оптическая конструкция и водяное охлаждение обеспечивают стабильную работу лазерной головки при высокой мощности в течение длительного времени.
Конструкция и функции
Лазерная головка состоит из четырех основных блоков: коллиматорный модуль, модуль привода фокусирующей линзы, модуль защитной линзы и модуль сопла.| Технические характеристики | Raytools® BM111 |
| Максимальная мощность | 3,3 кВт |
| Вес | 6,3 кг |
| Разъем волоконного интерфейса | QBH / QD |
| Коллиматорный модуль | |
| Коллимационное фокусное расстояние (CL) | 100 мм |
| Защитное стекло коллимационной линзы (верхнее) | Ø 24,9 × 1,5 мм |
| Фокусирующий модуль | |
| Номинальное фокусное расстояние (FL) | 125 мм, 150мм, 200 мм |
| Защитное стекло фокусирующей линзы (нижняя / средняя) | Ø 27,9 × 4,1 мм |
| Автофокус | |
| Диапазон | +10 ~ -12 мм |
| Разгон | ≤ 10 м/с² |
| Скорость | ≤ 10 м/мин |
| Точность | ≤ 50 мкм |
| Модуль сопла | |
| Керамический держатель сопла | D32 M14 |
| Сопла конусные ⌀32 h15 M14 (одинарные) | 0,8-5,0 мм |
| Сопла конусные ⌀32 h15 M14 (двойные хромированные) | 0,8-5,0 мм |
| Давление вспомогательного газа | ≤ 30 бар |
Расходные материалы для лазерных режущих головок Raytools® BM111
| Фото | Артикул Ref. | Наименование |
 |
Лазерная головка BM111 | |
 |
110255IG0005 (211LCG0020) |
Стекло защитное (верхнее) Диаметр 24,9 мм * Толщина 1,5 мм |
| 211LCG0035 (211LCG0037) |
Стекло защитное (нижнее) Диаметр 27,9 мм * Толщина 4,1 мм | |
 |
11021M2110051 | Уплотнительное кольцо для защитного стекла 29,2x21x3,55 мм (верхнее) |
| 11021M2110007 | Уплотнительное кольцо для защитного стекла 32,2x24x3,55 мм (нижнее) | |
 |
||
| 120AG0600A | Объектив коллиматора в сборе D30 F100 мм | |
| 120AG0700A | Объектив фокусатора в сборе D30 F125 мм | |
| 120AG0800A | Объектив фокусатора в сборе D30 F155 (F150) мм | |
| 120AG01400A | Объектив фокусатора в сборе D30 F200 мм | |
 |
||
| 110255AAFBHE0089 110255AACBHE0090 |
Комплект коллиматорных линз D30 F100 мм (пара) (менисковая + двояковыпуклая) |
|
| 110255AACBHE0092 110255AAFBHE0091 |
Комплект фокусных линз D30 F125 мм (пара) (менисковая + двояковыпуклая) |
|
| 110255AACBHE0093 110255AAEBHE0094 |
Комплект фокусных линз D30 F150 мм (пара) Комплект фокусных линз D30 F155 мм (пара) (менисковая + двояковыпуклая) |
|
| 110255AACBHE0126 110255AAFBHE0127 |
Комплект фокусных линз D30 F200 мм (пара) (менисковая + двояковыпуклая) |
|
 |
120AG0524A | Отвертка (ключ) для линз D30 (BM111) |
 |
120274100B | Керамический держатель сопла D32 (M14) |
 |
120GJT0508 - 120GJT0550 | Сопла конусные ⌀32 h15 M14 (одинарные) 0,8мм 1,0мм 1,2мм 1,5мм 2,0мм 2,5мм 3,0мм 3,5мм 4,0мм 4,5мм 5,0мм |
| 120GJT0608 - 120GJT0650 | Сопла конусные ⌀32 h15 M14 (двойные хромированные) 0,8мм 1,0мм 1,2мм 1,5мм 2,0мм 2,5мм 3,0мм 3,5мм 4,0мм 4,5мм 5,0мм |
|
 |
120AG1700A | Сопло в сборе TRA BM111 |
 |
211TTW9012 | Коаксиальный кабель SMB–SMA |
- Коллиматорный модуль преобразует расходящийся пучок света, исходящий из оптического волокна, в параллельный лазерный луч, который выходит через центр сопла. В головке установлен объектив с коллимационными линзами D30 F100 мм;
- Модуль привода фокусирующей линзы (объектива) преобразует коллимированный луч в сфокусированный луч высокой плотности и обеспечивает автоматическую подстройку точки фокусировки с помощью привода. По умолчанию в этой головке установлен объектив с фокусирующими линзами D30 F150 мм. Опционально возможна поставка комплектации головки с объективом с фокусирующими линзами D30 F125 мм и F200 мм.
- Модуль защитного стекла (линзы) предохраняет фокусирующую линзу от повреждений из-за летящего шлама и продлевает ее срок службы.
- Модуль сопла (сопло в сборе) направляет сфокусированный луч на обрабатываемую заготовку и с высокой скоростью распыляет газ для высококачественной резки.
Технические характеристики Лазерная режущая головка Raytools BM111 (CL100 FL150, 3.3 кВт)
Характеристики
| Вес, кг | 6,3 |
|---|---|
| Подходит / совместим с: | Raytools® |
| Фокусное расстояние, мм | 150 |
| Апертура, (мм) | 28 |
| Волоконный интерфейс | QBH / QD |
| Лазерная головка | BM111 |
| Максимальная мощность, (кВт) | 3,3 |
| Максимальное давление газа, (бар) | 30 |
| Регулировка фокуса | Автоматическая |
